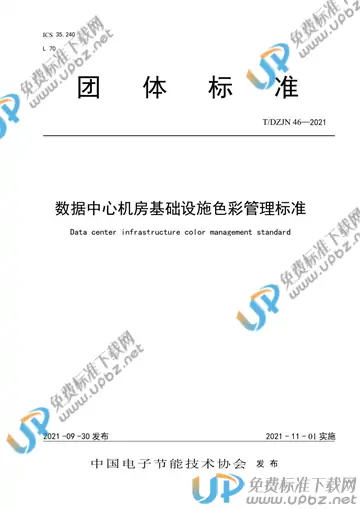

T/DZJN 46-2021 数据中心机房基础设施色彩管理标准

内容简介

5.1　一般规定5.1.1　机房基础设施色彩管理按照基础设施系统分类,标识色彩应符合《GSB05-1426-2001漆膜颜色标准样卡》的相关规定。5.1.2　本文件色彩宜遵循视觉美观、颜色差异、经济实用、便于施工和维护的原则。5.1.3　本文件未提及的设备、管道、线缆等，宜参考本文件部分采用或增加与本文件无冲突的色彩进行管理。5.1.4　本文件内容关注于“色彩管理”，文字和符号标识宜符合相关行业标准。5.1.5　色彩管理的实施过程宜采用颜色定制表面整体喷涂、材料包裹等方式。改、扩建项目可采用色彩标签等方式。5.1.6　色彩管理的实施应符合智能化运维相关场景的需要。5.2　供配电系统色彩管理5.2.1　供配电系统采用双路供电架构时，色彩管理应按A、B路系统区分。5.2.2　当采用非双路供电架构时，宜按照本文件A、B路系统颜色及与本文件无冲突的色彩进行管理。5.2.3　供配电系统A路宜为棕，对应《GSB05-1426-2001漆膜颜色标准样卡》中YR05。5.2.4　供配电系统B路宜为孔雀蓝，对应《GSB05-1426-2001漆膜颜色标准样卡》中PB11。5.3　空调系统色彩管理5.3.1　根据供回水管道介质的相对温度进行配色，相对低温的管道应用冷色调，相对高温的管道应用暖色调。
