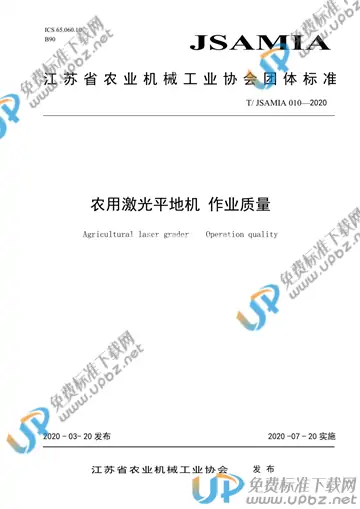

T/JSAMIA 010-2020 农用激光平地机 作业质量

内容简介

本标准规定了农用激光平地机作业的质量要求、试验方法和检验规则
本标准适用于农用激光平地机(以下简称平地机)的作业质量评定
3　术语与定义3.1　农用激光平地机Agriculturallasergrader农用激光平地机由激光发射器、激光接收器、控制器、液压系统和刮土板组成。激光发射器发射并旋转光束，在农田作业地块上方形成一光平面，当接收器检测到激光信号后，不断向控制器发送信号。控制箱收到信号后，根据光平面与平地机的相对位置控制液压阀，以改变液压油输向油缸的流向与流量，自动控制刮土铲的高度。3.2　激光发射器Laseremitter激光发射器内发射出激光束，并通过旋转形成一激光基准平面。3.3　激光接收器Laserreceiver接收到发射器发出的激光光束后，将激光平面高度信号通过电缆送给控制器。3.4　控制器Thecontroller用来接收接收器中的信号和处理信号，并显示刮土板相对于完工表面的位置，当控制器处于自控状态下时，它向液压控制阀组提供控制信号。3.5　地表平整度Surfaceflatness指平整前后地表相对某一基准面的起伏程度，以标准差的值表示。4　作业质量要求4.1　作业条件4.1.1　平地机应按使用说明书要求进行安装、调试和使用，技术状态良好。4.1.2　平地机工作环境温度为-25℃～+40℃。4.1.3　作业地块应在无植被覆盖。4.1.4　土壤90%颗粒直径小于2cm,土质湿度为无明显粘连。土壤含水率为10%～20%。4.1.5　作业前地表平整度标准偏差不得超过80mm。4.2　作业效率作业效率应达到使用说明书和产品设计值要求。4.3　作业后地表平整度作业后地表平整度标准偏差不大于15mm。4.4　牵引阻力平地机作业时牵引阻力应不超过配套动力最大牵引力的80%。4.5　功率消耗平地机作业时功率消耗应不超过配套动力标定功率的75%。4.6　污染作业后地表表面应无明显油迹污染。5　试验方法5.1　作业效率、作业速度、土壤含水率的测定按GB/T5262的规定。5.2　作业后地表平整度的测定随机选取符合作业要求的地块（不得低于1000㎡），以2m×2m方格为一个检测点，在对角线方向取一水平基准线，采取光学水准仪或者激光找平仪检测统计，将基准线分成10等分，测定各等分点至地表的距离，按GB/T5667规定的方法计算平均值和标准差，测量3个检测点，并以标准差的平均值表示其作业后地表平整度。5.3　牵引阻力测定测量两个行程，用电测法或拉力仪直接测出样机的牵引阻力，计算平均值，并按（1）式计算样机的比阻。　　(1)式中：K—样机的比阻，单位为兆帕（MPa）；Pb—样机的牵引阻力，单位为牛（N）；—平均切土深度，单位为厘米（cm）；B—实际工作幅宽，单位为厘米（cm）。5.4　平地机消耗功率计算测量两个行程，测量样机通过测区的时间，计算样机前进速度，按式（2）计算消耗的功率。　　(2)式中：N—样机消耗的功率，单位为千瓦（kW）；U—样机前进的速度，单位为米每秒（m/s）。5.5　作业后地表污染可通过目测地面有无明显油迹污染。6　检验规则6.1检验项目分类检验项目按其对产品质量的影响程度，分为A、B类。检验项目分类见表1。表1　检验项目分类不合格分类　项目名称类　项　A　1　作业后地表整度　2　功率消耗B　1　作业效率　2　牵引阻力　3　污染6.2判定在制造商提供的近半年内生产的合格产品中随机抽取2台样机，对检测项目进行逐项考核，A类项目全部合格，B类项目不多于1项不合格时，判定平地机作业质量为合格，否则为不合格。
