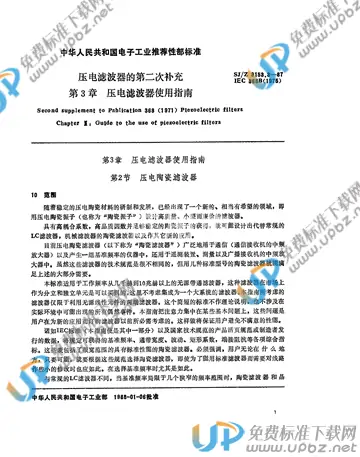

SJ/Z 9153.3-1987 压电滤波器对ｉｅｃ３６８（１９７１）的第二次补充 第３章 压电滤波器使用指南

内容简介

随着稳定的压电陶瓷材料的研制和发展,已经出现了一个新的、相当有希望的领域,即用压电陶瓷振子(也称为"陶瓷振子")设计高质量、小型而廉价的滤波器。 具有高耦合系数,高品质因数并足够稳定的陶瓷振子的获得,就可能设计出代替常规的 LC滤波器,机械滤波器的陶瓷滤波器以及作其它新的应用。 目前压电陶瓷滤波器广泛地用于通信(通信接收机的中频放大器)以及产生一组基准频率的仪器中,还用于遥测装置、测量以及广播接收机的中频放大器中。虽然这些滤波器的技术规范是很不相同的,但用几种标准型号的陶瓷滤波器就能满足上述的大部分需要。 本标准适用于工作频率从几千赫到10兆赫以上的无源带通滤波器,这种滤波器在市场上作为分立和独立单元是可以买到的。这里不考虑集成为一个大系统的滤波器。本指南所考虑的滤波器仅限于利用无源线性元件的两端滤波器。这个简短的标准不作理论说明。也不涉及在实际环境中可能出玥的所有偶然事件。本指南把注意力集中在某些基本问题上,这些问题是用户在为新的应用而订购滤波器以前所必需考虑的。这样做将保证用户避免不满意的性能。 诸如IEC标准(本指南便是其中一部分)以及国家技术规范的产品活页规范或制造者发行的数据,将规定可获得的基准频率、通带宽度、波动、矩形系数,端接阻抗等各项综合指标。这些表包括了很宽范围的具有标准性能的陶瓷滤波器。必须强调,用户无论在什么地方,只要可能,就要根据这些规范选择陶瓷滤波器,即使为了能用标准滤波器而需要对线路作些小的修改时也应如此。在选择基准频率时尤其是如此。
