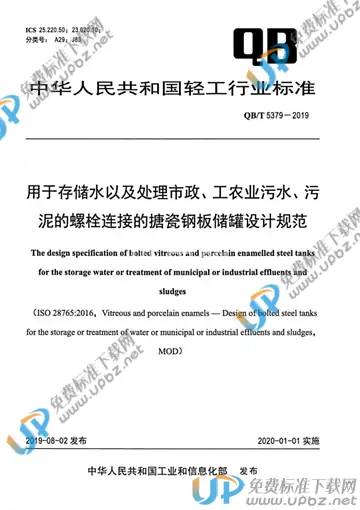

QB/T 5379-2019 用于存储水以及处理市政、工农业污水、污泥的螺栓连接的搪瓷钢板储罐设计规范

内容简介

行业标准《用于存储水以及处理市政、工农业污水、污泥的螺栓连接的搪瓷钢板储罐设计规范》，主管部门为工业和信息化部。本标准规定了螺栓连接的搪瓷钢板储罐的术语和定义、设计资料要求、原材料、荷载、设计、搪瓷涂层、运输、安装和消毒程序。同时对储罐、附属设备安装及基础的设计方法进行规定。本标准适用于存储水或用于处理市政、工业、农业产生的污水、污泥的搪瓷钢板拼装储罐。该储罐使用螺栓连接搪瓷钢板拼装而成。其主要包括:A) 罐体为圆柱形且平面对称;B) 罐体的直径同罐体高度比值在0.1至10的范围内;C) 罐体直径不超过100M,罐体高度应不超过50M;D) 罐内存储物料具有液体特性,即物料对罐壁的摩擦力可以忽略不计;存储的物料可以是水以及来自市政、工业、农业产生的污水、污泥等;E) 罐体内部液面以上的工作压力不超过4KPA,液面以上的内部局部负压不超过0.5KPA;F) 罐壁与水平面保持垂直(垂直度符合GB 50461中对罐体垂直度的要求:当高度H≤30M,垂直度为H/1000;当H>30M,垂直度为H/1000且偏差不大于50MM,罐体垂直度检测结果扣除罐体结构造成的垂直误差);G) 罐壁与罐底交汇处保持平整,罐体底面中心位置与罐体底面周边位置存在一定量的高差,以用于完全清空罐内的内含物;H) 罐体在注液过程中受到的惯性和冲击负荷可以忽略不计;I) 罐壁基材的厚度≥3MM;J) 组成罐体的搪瓷钢板基材采用可双面搪瓷的专用热轧碳钢;K) 罐体使用期间,罐壁温度保持在-50℃至+100℃范围内。本标准同时也对罐体安装过程中的检验与维护工作进行规定。本标准不包含防火内容。本标准不适用于地下式搪瓷钢板储罐的设计。
