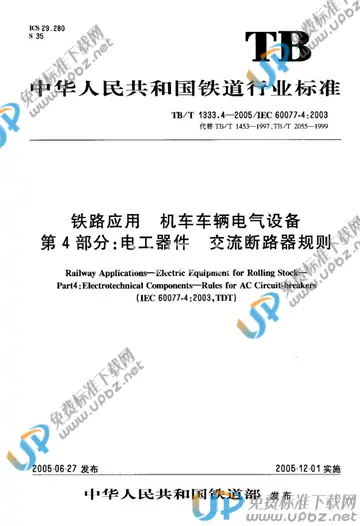

TB/T 1333.4-2005 铁路应用 机车车辆电气设备 第4部分:电工器件 交流断路器规则

内容简介

在TB/T 1333.2的一般要求基础上,本标准规定了交通断路器及连接到交流架空接触网的主接触器的使用规则,这些电路的标称电压遵循IEC 60850-2000的要求。本部分与TB/T 1333.2-2002一起作了下列规定:a) 断路器特性;b) 断路器应遵循的使用条件;——在正常条件下的工作与性能;——短路条件下的工作与性能;——绝缘特性。c) 用于验证器件在使用条件下符合性的试验项目及试验所采用的方法。d) 断路器上所标识或给出的信息。注1:本部分所提到的断路器可以装配有需在不包括过电流的预定条件下(例如欠电压、电流交换)下自动分割的装置,但本部分没有提供该条件下的工作验证方法。注2:现在通常将电子器件与组件归属于电工器件。虽然本部分不适应于电子器件,但不能因为电工部件中没有电子器件而将其排除在本部分之外。断路器的电子组件应遵照相关的电子标准(TB/T 3021-2001 铁道机车车辆电子装置)。注3:在用户与制造商达成协议后,这些规则可用于安装在除铁道机车车辆之外的机车车辆上的电工器件。本部分不适用于工业用断路器,它们应符合IEC 62271-100-2001。为保证这些断路器在机车车辆上正常地工作,本部分仅规定了在机车车辆上的特殊要求。为些,应有专门的文件来规定工业断路器应用在机车车辆上应满足的特殊要求,如:——适用于哪一种工况(例如控制电压、环境条件等);——或为避免承受特定机车车辆使用条件而进行的安装和使用;——或用于验证这些断路器能满意地承受机车车辆使用条件的附加试验。
