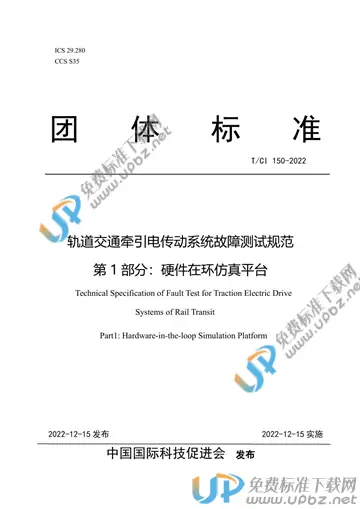

T/CI 150-2022 轨道交通牵引电传动系统故障测试规范 第1部分：硬件在环仿真平台

内容简介

本文件规定了轨道交通牵引电传动系统的故障测试（硬件在环仿真平台）的平台构成、技术要求、实施指南
本文件适用于轨道交通机车、动车组车辆上的牵引电传动系统车载安全保障算法（不限于控制类、监测类、诊断类、隔离保护类等）在故障模拟下的完备性功能和性能测试试验、隐患分析和整体评价，其它类型车辆的牵引电传动系统可参照执行
技术要求5.1功能要求5.1.1牵引电传动系统的硬件在环仿真牵引电传动系统的硬件在环仿真要求包括：a)支持牵引电传动系统在各线路运行曲线下的仿真。b)支持牵引电传动系统部件的新增、设置、删除和替换，包括但不限于牵引变流器、牵引电机、牵引控制单元和传感器。5.1.2故障注入故障注入功能要求包括：a)支持实时生效、定时生效或者事件触发等多种故障生效方式。b)支持对故障注入条件属性范围的设置。c)覆盖牵引电传动系统常见的故障模拟部件及其故障类型，故障模拟部件包括但不限于牵引变流器、牵引电机、牵引控制单元和传感器。d)支持故障模型的新增、设置、删除和替换。5.1.3算法测试算法测试功能要求包括：a)支持在故障注入下对牵引电传动系统控制类、监测类、诊断类、隔离保护类等待测算法进行功能性测试。b)支持多故障注入下测试能力。5.1.4算法评估算法评估功能要求包括：a)覆盖待测算法常见评价指标，包括但不限于定量指标和定性指标。b)支持评价指标管理，包括但不限于评价指标的新增、设置和删除。c)支持算法评估结果生成。5.1.5隐患分析隐患分析功能要求包括：a)支持牵引电传动系统故障测试中，待测算法对系统整体运行的潜在安全隐患分析，包括但不限于系统与待测算法的兼容性分析。b)支持隐患分析结果生成。5.2平台要求a)支持实物牵引控制单元、实时仿真单元、信号调理单元、故障测试操作台等软件、硬件设备和仿真要求及环境条件的灵活配置。b)支持平台供电装置等其他辅助仿真设备的接入。c)平台仿真步长应满足仿真和测试需求。d)应满足以下性能要求：?协同性：各软件、硬件设备能够配合使用，数据传输的可靠性满足仿真需求。?一致性：同一线路运行曲线下多次重复测试时的一致性满足仿真和测试需求。?兼容性：具备对不同操作系统的兼容能力。
