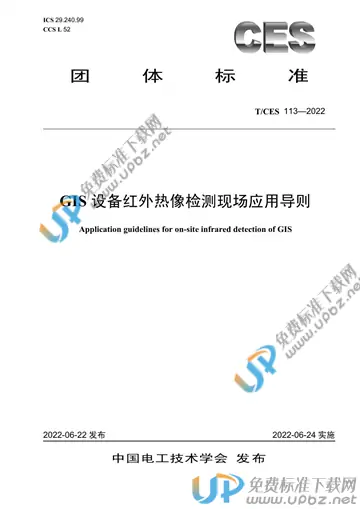

T/CES 113-2022 GIS设备红外热像检测现场应用导则

内容简介

本文件规定了GIS设备红外热像现场检测要求、检测部位、检测周期、检测步骤和判断方法
本文件适用于126kV～1100kV电压等级的GIS（含HGIS）设备红外热像现场检测
GIL、罐式断路器的红外现场检测可参照执行
红外热像检测是GIS设备运行中最有效的带电检测手段之一，可发现内部接头过热、罐体环流引起的过热及套管引线过热等缺陷。然而，现有DL/T664中，未提及GIS设备发热缺陷的识别方法，未给出严重程度判断方法。为了推广GIS设备红外热像检测及诊断方法，特编写本文件。本文件规定了GIS设备红外热像检测要求、检测部位、检测周期、检测步骤和判断方法。GIS设备内部接头发热，具有危害程度高、隐蔽性强等特点。红外热像检测宜按照精确检测的各项要求开展检测，以提升缺陷检出率。故本文件所提及的检测要求、检测步骤等，参考了DL/T664中精确检测的要求。同时，GIS内部接头过热又属于电流致热，具有温升速度快的特点，如存在隔离开关合不到位等引起的接触不良缺陷，严重过热可能会在较短时间内就会导致GIS故障。故本文件提出有条件时，宜在GIS送电完成带上负荷后30min～1h左右的时间内，开展一次红外热像检测。
