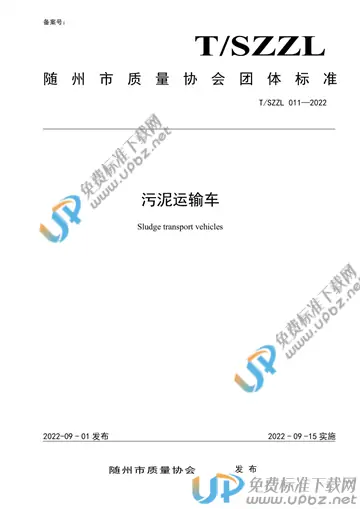

T/SZZL 011-2022 污泥运输车

内容简介

4.1一般要求1.1.1　污泥运输车应符合本文件的规定，并按规定程序批准的产品图样和技术文件制造。1.1.2　外购件、外协件应符合相关文件的规定，并有制造厂合格证，经整车厂检验合格后方能使用，所有自制零部件经检查合格后方可装配。1.1.3　污泥运输车的外廓尺寸、轴荷及质量限值应分别符合GB1589的规定。1.1.4　污泥运输车的运行安全应符合GB7258的规定。1.1.5　制动性能和侧倾稳定角应符合GB7258的规定。1.1.6　污泥运输车的外部照明及光信号装置的安装要求应符合GB4785和GB7258的规定。1.1.7　污泥运输车用的车身反光标识应符合GB23254的规定，反光标识的粘贴应符合GB7258的规定。1.1.8　污泥运输车侧面、后下部防护装置应符合GB11567的规定。1.1.9　污泥运输车侧标志灯的配光性能应符合GB18099的规定。1.1.10　污泥运输车的油漆涂层应符合QC/T484中的规定。油漆颜色应符合GB/T3181的规定1.1.11　污泥运输车铭牌及其位置应符合GB15741的规定。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1.1.12　焊接件质量应符合JB/T5943的规定，严格按照图纸或技术文件要求施焊。1.1.13　污泥运输车装配应完整、正确，所有联接件应牢固可靠，螺纹紧固件的拧紧扭矩应符合QC/T518的规定。1.1.14　总质量大于等于12000kg的污泥运输车，应设置符合GB7258规定的尾部标志板。其安装位置应符合GB25990-2010附录F的规定。还应安装符合GB7258规定的缓速器或辅助制动装置。当制动衬片需要更换时，应用声学或光学报警装置向驾驶座人员提醒。三轴及三轴以上的污泥运输车应具有超速报警功能，当行驶速度大于等于100km/h时，能通过视觉和声觉信号报警。4.2特殊要求4.2.1污泥运输车车箱(罐）体举升、下降平稳，不应有窜动、冲撞、卡滞等现象。4.2.2液压系统应符合QC/T825的要求。液压系统液压油固体污染度限值应符合QC/T29104中的规定。4.2.3超载10%的工况下，车厢分别举升10°、20°，停留5min，车厢自降量不得超过2°。4.2.4车箱及罐车应符合下列要求：a)　有足够的刚度和强度，在使用过程中不得出现箱体变形或开裂现象；b)　污泥箱（罐）体后门应开闭灵活，锁紧可靠；根据需要应安装手动锁紧机构或液压锁紧，或两种锁紧结合使用，确保在行驶中不自行打开，或自动开启装置失效时确保运输安全；c)　后开式箱(罐)体与后门之间应增加密封装置，密封装置需保证在运输过程中不会出现滴漏现象；d)　在额定载荷下，倾卸机构在举升过程中不允许有干涉现象。e)　当采用手动锁紧装置时，必须在显眼位置张贴警示标识，提醒操作人员必须在卸货前打开手动锁紧机构。f)　后门锁紧机构打开前箱（罐）体不得举升，后门关闭前后门锁紧机构不得动作。此控制要求必须在电控系统的动作逻辑中体现。同时，如果液压系统采用手电双控时，必须在受控阀附近显眼位置张贴相关警示标贴。4.2.5污泥运输车液压系统4.2.5.1污泥运输车液压系统操纵机构应轻便、灵活、准确、可靠的实现车箱（罐）体的举升、中停、下降。对需要装载下降的箱（罐）车，应具备缓降功能。4.2.5.2根据用户需求可以设计有后门液压锁紧、后门液压开闭、顶盖液压开闭系统。示例如下：4.2.5.3液压系统的动作实现和设计必须满足产品正确安全的使用，并保证用户使用的方便性。4.2.6在行驶过程中不允许出现箱（罐）体自动举升现象。箱（罐）体在举升时应有声或光报警器，举升后进行调整和检修作业时必须有防止箱（罐）体自降的安全装置。均应符合QC/T222-2010的规定。示例箱（罐）体举升保险撑杆.
