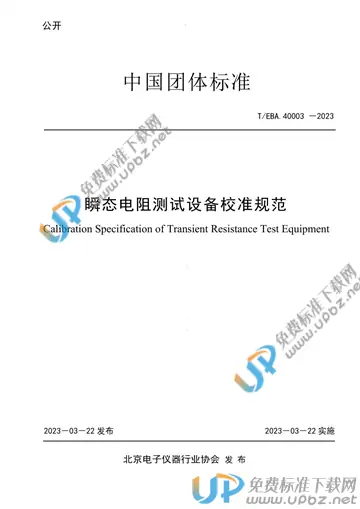

T/BEA 40003-2023 瞬态电阻测试设备校准规范

内容简介

本规程适用于瞬态电阻测试设备的首次校准、后续校准和使用中检查
瞬态电阻测试设备主要包含两类，分别是瞬态电阻导通测试仪和瞬断测试仪
本规范适用于具有以下功能的设备校准：a)瞬态电阻导通测试仪瞬态电阻测量范围：0.5Ω~100Ω；电阻测量时间间隔：1ms;b)瞬断测试仪瞬态电阻范围测量范围：0.5Ω~5kΩ；瞬断时间范围：0.1μs~99.99μs
1）范围本规程适用于瞬态电阻测试设备的首次校准、后续校准和使用中检查。瞬态电阻测试设备主要包含两类，分别是瞬态电阻导通测试仪和瞬断测试仪。本规范适用于具有以下功能的设备校准：a)　瞬态电阻导通测试仪瞬态电阻测量范围：0.5Ω~100Ω；电阻测量时间间隔：1ms;b)　瞬断测试仪瞬态电阻范围测量范围：0.5Ω~5kΩ；瞬断时间范围：0.1μs~99.99μs。2）概述a)　原理瞬态电阻导通测试仪是用于监测导电环在滑动过程中的瞬态接触电阻是否发生瞬时增大或断开等问题的专用测试仪器。导电环瞬态接触电阻与刷线的位置、压力及环的磨损程度有关，是电阻与位置、压力、磨损程度的函数。当导电环的转速固定时，位置、压力、磨损程度将和时间一一对应，则将转变为电阻与时间的函数。瞬态电阻导通测试仪由高速电阻测量电路和上位机软件组成。高速电阻测量电路可实现以1ms的采集时间间隔，并绘制瞬态电阻变化曲线，通过阈值比对，定位瞬态电阻变大的异常时刻。瞬断测试仪多应用于电连接器、继电器的振动试验场合。其原理为被测电阻与瞬断测试仪内部的电压源、分压电阻形成测量回路。被测电阻两端的电压值与仪器内部的比较电压进行比较，若输入电压大于比较电压，则形成瞬断脉宽。在瞬断脉冲的上升沿开始，使用一个恒定频率的时间信号源进行计数，在瞬断脉冲的下降沿关闭计数。则从上升沿到下降沿产生的计数值乘以时基信号的周期，即为瞬断时间。3)计量特性瞬态电阻测试设备的计量特性为瞬态电阻示值误差、瞬断时间示值误差、测量时间间隔示值误差，并对范围和指标进行了介绍。4）校准条件校准条件包括环境条件和对标准器的要求，环境条件要求兼顾通用性和高准确度计量的特殊性，标准器要求覆盖后文所述方法中涉及的所有标准器选择要求。5)校准项目校准项目包括外观检查、瞬态电阻、瞬断时间。分别给出了适用的情况。6)校准方法校准方法可根据被校瞬态电阻测试设备的工作范围不同选择不同的方法，所列2类校准方法覆盖到了瞬态电阻测试设备常用的方法，给出了具体的操作步骤，具备一定的指导意义。
