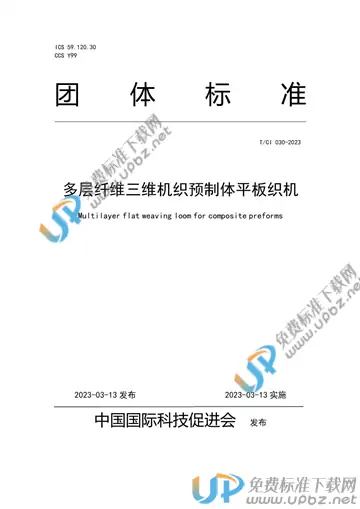

T/CI 030-2023 多层纤维三维机织预制体平板织机

内容简介

本文件规定了多层纤维三维机织预制体平板织机的结构形式、设计参数、材料选择、技术要求、运行以及检验等要求
本文件适用于航空航天、汽车、医疗器械、建筑等领域中各种高强度纤维复合材料的三维骨架预制体高端织造装备5.1总则多层纤维三维机织预制体平板织机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。5.2设计要求5.2.1综丝的选择参考GB/T24380-2009。5.2.2筘片的选择参考GB/T25874.2-2010。5.2.3所有与纱线接触的零件表面粗糙度要求Ra0.8-1.6()。5.2.4三维织物幅宽200-2000mm。5.2.5三维织物厚度2-50mm。5.2.6卷曲精度为1mm±0.1mm。5.2.7总功率20KW。5.3装配技术要求提综轨道安装平行度误差应不大于0.05mm，打纬轨道安装平行度误差不大于0.1mm。5.4整机技术要求5.4.1工作温度范围16-26。5.4.2设备所有机构设计应符合GB/T33940-2017。5.4.3机械制图应符合以下要求:GB/T4458.2-2003机械制图装配图中零、部件序号及其编排方法GB/T4458.5-2003机械制图尺寸公差与配合注法GB/T4458.6-2002机械制图图样画法剖视图和断面图GB/T4459.1-1995机械制图螺纹及螺纹紧固件表示法GB/T3852-1997联轴器轴孔和联结型式与尺寸GB/T7826-87系统可靠性分析技术失效模式和效应分析程序GB3106-82螺栓、螺钉、和螺柱公称长度和普通螺栓的螺纹长度5.4.4电控系统应符合以下要求：a）应有紧急停机按钮；b）应有安全可靠的接地标志；c）外部保护联结电路与电气设备任何裸露导体零件之间的接地电阻不应大于0.1Ω；d）在动力电路导线与保护联结电路间施加500V时，测得的绝缘电阻应不小于1MΩ。5.4.5气控系统气密性应良好，无漏气现象。5.4.6整机运行应平稳可靠。5.4.7过纱辊外表面应无镀层剥落及划伤等缺陷。5.4.8安全防护应符合以下要求：a）所有装置运动部分均设有隔离带，纺织工人误碰出现安全事故；b）所有装置的机架、外壳应有良好的防静电接地装置，接地电阻不应大于10Ω；c）设备的防火防爆管道安全参照GB32275-2015，设备的粉尘防爆安全参考GB32276-2015、AQ4241-2015；d）织机所有附属装置附带的电气设备、电机宜采用防爆型；e)GB/T8196-2003机械安全防护装置固定式和活动式防护装置设计与制造一般要求1GB88222-87企业设备电能平衡通则。
