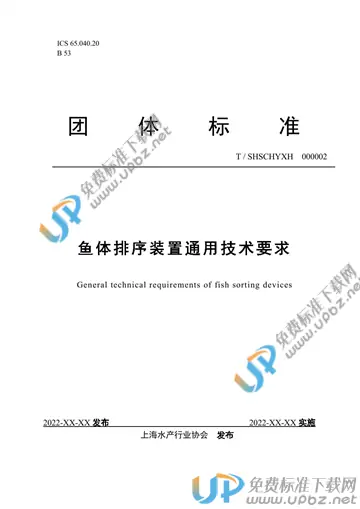

T/SHSCHYXH 000002-2023 鱼体排序装置通用技术要求

内容简介

本文件规定了鱼体排序装置的基本要求、设计要求和性能要求
本文件适用于罗非鱼、大黄鱼、鲤鱼和鲢鱼等鱼类的头尾定向、腹背定向、排列和姿态调整等装置的设计与制造
4基本要求4.1产品铭牌应标明生产厂家和产品的主要额定技术参数，中英文对照（中文在前）。4.2与鱼体相接触的材料应符合GB16798-1997中4.3.1和4.3.5的规定。4.3机械部件采用的润滑脂应符合GB15179的规定。4.4鱼体排序装置应符合SB/T222的规定，并按经规定程序批准的图样与技术文件制造。4.5配套外购件应符合SB/T223的规定或产品使用说明书的规定，并附有制造商提供的产品合格证或质量等级证明。4.6钣金件应平整，扣合应牢固，不应有明显扭曲、裂纹、折皱、凹凸现象。4.7冲压件不应有裂纹、起皱、毛刺及明显拉痕等缺陷。4.8焊接件的焊缝应平整、均匀，焊渣应清除干净，不应有漏焊、烧穿等。4.9主体设备采用AC380V/50Hz交流三相三线绝缘系统，交流单相回路采用AC220V/50Hz单相双线绝缘系统，直流回路采用DC24V/50Hz双线绝缘系统。4.10鱼体排序装置及其配套电动机应有可靠的接地装置或螺栓，并有明显的接地标志。4.11设备电气装置应符合SB/T227的规定，设有保护措施和警示标志。4.12排序装置外露传动部件以及对操作和相关人员可能触及的传动部件，应有可靠的防护设置，防护装置应符合GB/T8196的规定。4.13对可能造成人身伤害但因操作需要而不能防护的运动部件，应在其显著位置设置永久性安全警示标志。5设计要求5.1转动部件应转动灵活自如，无卡滞、碰撞、异常摩擦等现象。5.2鱼体装夹结构应夹持牢固，同时避免过度挤压对鱼体造成损伤。5.3装置主体或辅助机构的挡板应光滑连续，避免刮伤鱼体或勾连。5.4多个设备或装置相连时，连接处前一台设备的出口应高于下一台设备入口，需确保生产连贯性。5.5多段输送机构串联工作时，其带速应呈递增的状态，避免鱼体堆积、实现间隔调整。5.6关键运动部件需具备调速功能，便于调节处理能力，与配套设备匹配。5.7各设备现场控制位应统一设置在靠近通道、便于操作的位置。5.8摄像头、传感器和光源等功能部件应便于拆卸和维护，并做好防护，避免信号波动。5.9装有振动电机的设备底角需安装膨胀螺丝，或与地面连接牢固后方可开机。6性能要求6.1鱼体排序装置应能实现鱼体头尾定向、鱼体腹背定向、鱼体排列和鱼体姿态调整等一种或多种功能。6.2适用鱼体形状应为纺锤形，即在鱼的三个体轴中，头尾轴最长，背腹轴次之，左右轴最短，整个身体稍扁略呈纺锤形。如：罗非鱼、大黄鱼、鲤鱼和鲢鱼等。6.3原料鱼为活体、冰鲜和冷冻的原条鱼，其中活体鱼在进入排序装置前应进行预处理，冷冻鱼需完全解冻。6.4鱼体排序装置性能应符合表1规定。表1性能指标序号　鱼体规格（g/尾）　名称　参数1　＞300，且≤800　处理量（kg/h）　≥200　　错误率（%）　＜52　＞800，且≤1500　处理量　≥500kg/h　　错误率　＜5%3　＞1500　处理量　≥900kg/h　　错误率　＜5%注：错误率是指分类错误的样本数占样本总数的比例。
