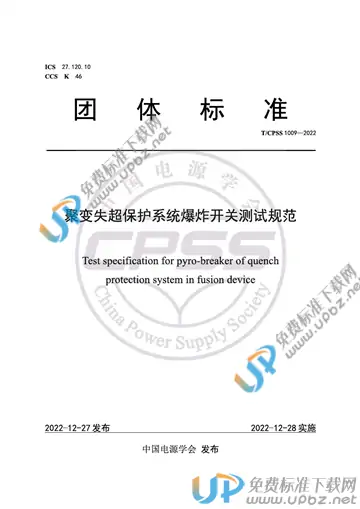

T/CPSS 1009-2022 聚变失超保护系统爆炸开关测试规范

内容简介

本文件规定了聚变失超保护系统爆炸开关的性能测试要求及方法
本文件适用于核聚变失超保护系统中的爆炸开关测试，其他领域爆炸开关测试可参考本文件执行
本标准的目的在于为应用于核聚变失超保护系统爆炸开关的性能测试提供标准的和科学的测试项目、测试方法以及测试结果判定准则，也为其他领域的爆炸开关测试提供参考。聚变失超保护系统的爆炸开关是一种由雷管炸药驱动的机械开关，其主要作用是为超导磁体提供保护和后备保护。在聚变装置超导磁体运行中，一旦失超，应立即分断与爆炸开关串联的直流快速断路器，迫使与其并联的移能电阻接入回路，以限制超导磁体电流，并将能量转移到移能电阻中，避免超导磁体因过热而损坏。如果直流快速断路器不能可靠地分断，则立即触发爆炸开关，通过爆破炸药强制将移能电阻接入回路，实现对超导磁体的保护。爆炸开关作为保护超导磁体的最后一道屏障，其可靠分断能力对聚变系统超导磁体运行的安全性极其重要，在其投入运行之前，应严格地对其运行的安全性和可靠性进行一系列的性能测试，以确保爆炸开关对超导磁体的保护功能。关于开关设备的测试标准，现行的国家标准GB14048和国际标准IEC60947规定了常规的低压开关设备和控制设备的基本特性、使用安装和运输的条件、结构和性能要求以及试验项目和要求。目前尚无标准对聚变失超保护系统爆炸开关性能测试进行规定。基于失超保护系统爆炸开关的重要性及其性能测试标准建立的必要性，迫切需要建立一套标准对失超保护系统爆炸开关性能测试的要求、方法以及结果判断准则进行规定。本标准规定了聚变失超保护系统爆炸开关的性能测试、测试要求、测试方法以及测试结果判定准则，其目的和意义在于：1)确保聚变失超保护系统爆炸开关运行的安全性和可靠性；2)填补了聚变失超保护系统爆炸开关测试标准的空白；3)为聚变失超保护系统爆炸开关建立了科学的和标准的性能测试依据，规范了聚变失超保护系统爆炸开关的性能测试项目、测试要求、测试方法以及测试结果判定准则；4)为其他领域的爆炸开关测试提供参考。
