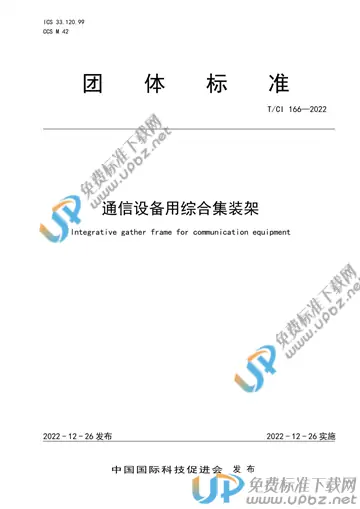

T/CI 166-2022 通信设备用综合集装架

内容简介

本文件规定了通信设备用综合集装架（以下简称“综合集装架”）的术语和定义、分类与型号命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存
本文件适用于可安装各种有源或无源通信设备用综合集装架
5　技术要求5.1　使用环境条件使用环境应符合以下要求：——工作温度：-5℃～+40℃；——相对湿度：≤85%（+30℃）；——大气压力：70kPa～106kPa。5.2　机架总体要求5.2.1　外观与结构5.2.1.1　按机架结构形式可分为封闭式、半封闭式和敞开式。机架高度推荐尺寸及对应安装空间容量见表1。表3　机架高度推荐尺寸及对应安装空间容量机架高度（mm）　1200　1600　1800　2000　2200　2600安装U数　24　33　38　42　46　56注：1U=44.45mm机架宽度推荐尺寸为：600mm、800mm。　机架内设备安装宽度尺寸：19英寸（482.6mm）、21英寸（533.4mm，适用于800mm宽机架）。机架深度推荐尺寸为：450mm、600mm、800mm、900mm、1000mm。机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
