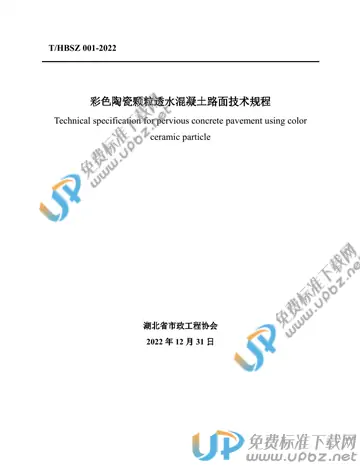

T/HBSZ 001-2022 彩色陶瓷颗粒透水混凝土路面技术规程

T/HBSZ 001-2022 彩色陶瓷颗粒透水混凝土路面技术规程

T/HBSZ 001-2022

团体标准推荐性

标准详情

  • 标准名称:彩色陶瓷颗粒透水混凝土路面技术规程
  • 标准号:T/HBSZ 001-2022
    中国标准分类号:/E481
  • 发布日期:2022-12-20
    国际标准分类号:93.080.01
  • 实施日期:2022-12-31
    团体名称:湖北省市政工程协会
  • 标准分类:铁路道路工程综合隧道和桥梁工程建筑道路

内容简介

本文件规定了彩色陶瓷颗粒透水混凝土路面的材料、设计、施工、验收和维护
本文件适用于人行道、步行街、广场等人群荷载路面和非机动车道、停车场等轻荷载路面的新建、扩建或改建
本文件规定了彩色陶瓷颗粒透水混凝土路面的材料、设计、施工、质量检查与验收、维护的基本技术要求。1、彩色陶瓷颗粒透水混凝土的配制强度应满足设计要求且不低于C20等级。2、彩色陶瓷颗粒透水混凝土的配合比设计应满足表3中的技术要求。3、彩色陶瓷颗粒透水混凝土的配合比采用填充理论及体积法按1式计算,其强度必须通过试验确定。Mg/ρg+Mc/ρc+P=1(1)式中Mg—1m3透水混凝土中彩色陶瓷颗粒的用量(kg)Mc—1m3透水混凝土中粘结剂的用量(kg)ρg—彩色陶瓷颗粒的表观密度(kg/m3)ρc—粘结剂的表观密度(kg/m3)P—设计空隙率(%),推荐值11%~17%4、每立方米陶瓷颗粒透水混凝土中材料的推荐用量为:粘结剂:55kg~90kg;彩色陶瓷颗粒:1550kg~1650kg;胶石比:3.5%~5.5%。5、道路的路基和基层应稳定、密实,具有足够的强度和刚度,满足CJJ1的相关规定。6、彩色陶瓷颗粒透水混凝土的基层结构类型宜选择全透水结构:1)其中透水水泥混凝土基层总厚度h2不小于200mm,其下为级配碎石改良层,厚度不小于150mm;2)彩色陶瓷颗粒透水混凝土面层厚度h1不小于15mm,根据荷载、功能及地形地貌,选用强度等级及透水系数不同的彩色陶瓷颗粒透水混凝土面层,但应满足荷载、透水、防滑等使用功能;3)在基层上铺设彩色陶瓷颗粒透水混凝土面层前应做界面处理,可采用涂刷与面层同成分的粘结剂,粘结剂作为基层界面粘结剂使用应严格按产品使用说明书,采用喷枪喷涂或绒毛刷或辊筒涂刷施工,涂层均匀、不能漏涂。涂刷量宜控制在0.3kg/m2~0.4kg/m2,确保不分层。7、彩色陶瓷颗粒透水混凝土路面的排水设计可参考CJJ1和CJJ37。8、彩色陶瓷颗粒透水混凝土路面的基层全透水结构设计中应考虑路面下排水,路面下的排水应设排水管、排水盲沟,具体排水形式设计可参考CJJ/T135的有关规定。9、彩色陶瓷颗粒透水混凝土路面施工前应先进行混合料配合比设计,根据设计的配合比进行施工。正式施工前应做试验段,试验段长度不小于20m。10、彩色陶瓷颗粒透水混凝土拌合物每盘拌合时间宜控制在8~10min,确保搅拌均匀。11、彩色陶瓷颗粒透水混凝土拌合物以人工均匀摊铺,注意修整收边,控制好平整度与排水坡度,松铺系数宜为1.1~1.3,具体以试验段确定。施工时边角处出现缺料时应及时补料。12、彩色陶瓷颗粒透水混凝土拌合物采用滚杠压实,压实后,使用人工或旋转抹面机对面层进行收面,配合人工拍实、抹平。整平时必须保持模板顶面整洁,接缝处板面平整。13、收面后,彩色陶瓷颗粒透水混凝土表面均匀喷涂透明耐候性罩面树脂,喷涂量宜控制在0.1kg/m2~0.2kg/m2。

起草单位

武汉市汉阳市政建设集团有限公司、武汉城市铁路建设投资开发有限责任公司、中国地质大学(武汉)、山西泓晨万聚环保科技有限公司、武汉天创市政建设工程有限公司、武汉汇科质量检测有限责任公司、武汉钟鑫市政建设工程有限公司、武汉致远市政建设工程有限公司、武汉市园林建筑规划设计院有限公司、中南建筑设计院股份有限公司、武汉飞虹工程管理咨询有限公司、北京东方华太建设监理有限公司、广东天衡工程建设咨询管理有限公司、湖北益通建设股份有限公司、湖北路远建设集团有限公司

起草人

曹元鑫、王轶骏、王海亮、曾君、方向升、李子豪、汪林、王磊、罗维、黎佳、张斌、占广健、段平、林俊涛、景然、荆武、范涛、贾保正、唐家齐、陈琴、许超、张勇、庄苇、刘菁、赵晶、邱隆水、朱宗琳、郭伟、张玲、王振文
