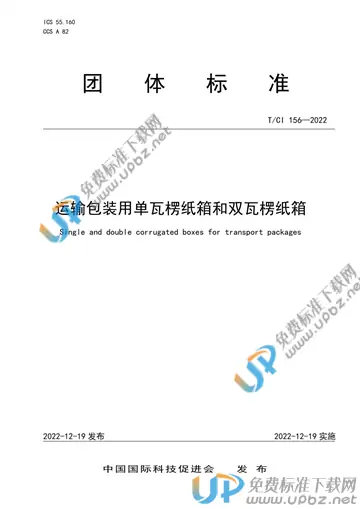

T/CI 156-2022 运输包装用单瓦楞纸箱和双瓦楞纸箱

内容简介

本文件规定了运输包装用单瓦楞纸箱和双瓦楞纸箱（以下简称“瓦楞纸箱”）的分类、结构形式、技术要求、试验与检验方法
本文件适用于瓦楞纸箱的设计、生产制造与检验，其他类型的瓦楞纸箱可参照本文件的有关规定
4.2　箱型与代号瓦楞纸箱的基本式样图形见附录A。根据内装物的不同，也可以采用其他型式的瓦楞纸箱。瓦楞纸箱内可以使用隔板、衬垫，底座等纸箱附件，其种类及代号见附录B。瓦楞纸箱的箱型代号由四位数字组成，前两位数字表示箱型种类，后两位数字表示同一类箱型中不同的纸箱式样。4.2.1　开槽型（02型）通常由一片瓦楞纸板组成，由顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖，通过钉合或粘合等方法制成纸箱。运输时可以折叠平放，使用时把箱盖和箱底封合。4.2.2　套合型（03型）由几片箱坯组成的纸箱，其特点是箱底、箱盖等部分分开。使用时，把箱盖、箱底等几部分套合组成纸箱。4.2.3　折叠型（04型）通常由一片瓦楞纸板折叠成纸箱的底、箱体和箱盖，使用前不需要钉合及粘合。5　技术要求5.1　材料5.1.1　制造瓦楞纸箱所使用的瓦楞纸板见表l，各项技术指标应符合GB/T6544的规定，成箱后取样进行检测的纸板强度指标允许低于文件规定值的10%。5.1.2　钉合瓦楞纸箱应采用宽度1.5mm以上的经防锈处理的金属钉线，钉线不应该有锈斑，剥层、龟裂或其他使用上的缺陷。5.1.3　粘合瓦楞纸箱应使用有足够接合强度的符合有关文件规定的粘合剂。5.2　尺寸与偏差5.2.1　瓦楞纸箱的外尺寸应符合GB/T4892的规定，瓦楞纸箱的长、宽之比一般不大于2.5﹕1；高宽之比一般不大于2﹕1，一般不小于0.15﹕1。5.2.2　瓦楞纸箱的规格通常用内尺寸，展开尺寸（或制造尺寸）或外尺寸表示（单位为毫米），其规定如下：——内尺寸：瓦楞纸箱内的净空尺寸，以长、宽、高的顺序表示；——展开尺寸：制造时的压线尺寸。瓦楞纸箱展开时压线之间的尺寸，以长、宽、高的顺序表示；——外尺寸：瓦楞纸箱的外形尺寸，以长、宽、高的顺序表示。三种尺寸的关系参见附录C。5.2.3　瓦楞纸箱的尺寸公差为单瓦楞纸箱±3mm，双瓦楞纸箱±5mm。5.3　质量与结构5.3.1　纸箱的接合可用钉线或粘合剂等方式。瓦楞纸箱质量应均一，不应有粘合及钉合不良、不规则、脏污、伤痕等使用上的缺陷。5.3.2　瓦楞纸箱钉合搭接舌边的宽度单瓦楞纸箱为30mm以上，双瓦楞纸箱为35mm以上。钉接时,钉线的间隔为单钉不大于80mm，双钉不大于110mm。沿搭接部分中线钉合，采用斜钉（与纸箱立边约成45°）或横钉，箱钉应排列整齐、均匀。头尾钉距底面压痕中线的距离为13mm±7mm。钉合接缝应钉牢、钉透，不应有叠钉、翘钉、不转角等缺陷。5.3.3　瓦楞纸箱接头粘合搭接舌边宽度不少于30mm，粘合接缝的粘合剂涂布应均匀充分，不应有多余的粘合剂溢出现象。粘合应牢固，剥离时至少有70%的粘合面被破坏。5.3.4　瓦楞纸箱压痕线宽度不应大于17mm，折线居中，不应有破裂或断线。箱壁不应有多余的压痕线。5.3.5　异型箱除外，构成纸箱的各面的切断部及棱必须互成直角。在压痕、合盖时，瓦楞纸板的表面不应破裂，在切断部位不应有显著的缺陷，切断口表面裂损宽度不应超过8mm。5.3.6　箱面印刷图字清晰，位置准确。根据需要，在适当位置印刷瓦楞纸箱的种类或代号、生产日期及制造厂等信息。5.3.7　瓦楞纸箱的摇盖应牢固，可以经受多次开合，经6.2试验后，面层不应有裂缝，里层裂缝长总和不大于70mm。5.3.8　瓦楞纸箱的抗压能力按6.2.3规定的方法进行平面压力试验，其强度值应大于规定值。具体参数的确定可参见附录D或由供需双方协商确定。5.3.9　瓦楞纸箱的抗机械冲击能力应与其内装物的性质、包装防护方式等综合考虑，可由供需双方协商进行有关试验并确定试验的强度值。具有特殊要求（如：防潮等）的纸箱性能应符合其他有关标准或规定。
