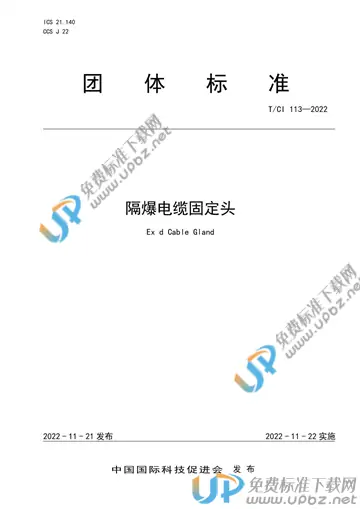

T/CI 113-2022 隔爆电缆固定头

内容简介

本文件规定了隔爆电缆固定头的术语和定义、型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存
本文件适用于隔爆电缆固定头(以下简称“固定头”)
6　技术要求6.1　外观固定头的结构应完整、无缺损；无局部未镀满或无镀层；无破坏电镀层的深划痕。6.2　尺寸固定头的尺寸应符合样品册及图纸要求。6.3　安装扭力6.4　耐热耐寒性按7.5的规定，将电缆固定头放入温度95℃，湿度90%的环境下持续14天；然后温度150℃的高温箱里再保持14天。经过耐热试验的样品，在室温下静置24h后再进行耐寒试验，在低温-60℃的环境下保持24h。试验完成后，产品的防水圈及垫片应无异常。6.5　抗冲击性电气设备经抗冲击试验后不应出现防爆型式失效现象。6.6　防护等级固定头处于锁紧状态下，按7.7的规定进行防护等级试验，防护等级应达到IP68。6.7　夹紧力经试验过的固定头位移量应≤6mm。6.8　极限扭力经2倍扭力值锁紧迫紧螺帽后，固定头外观应无破坏。6.9　静压试验在3000KPa下保持至少10s后吸水纸上应无任何泄露痕迹。
