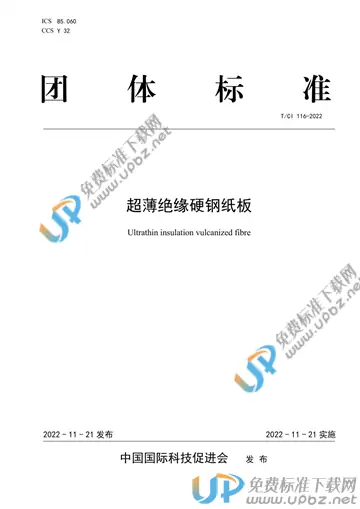

T/CI 116-2022 超薄绝缘硬钢纸板

内容简介

本文件规定了超薄绝缘硬钢纸板的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存
本文件适用于电气设备绝缘材料等部件，厚度为0.20mm～0.45mm超薄绝缘硬钢纸板的制造
5　要求5.1　外观5.1.1　超薄绝缘硬钢纸板表面平整，洁净，无分层、起泡、破皮等纸病。5.1.2　超薄绝缘硬钢纸板不应产生裂纹和断裂现象。5.1.3　每批色泽应一致。5.2　尺寸5.2.1　平板纸的尺寸偏差±5mm，卷筒纸的尺寸偏差±8mm。5.2.2　偏斜度不超过8mm。5.3　技术指标超薄绝缘硬钢纸板的技术指标应符合表1的规定。表1　技术指标指标名称　指标厚度偏差/%　±5紧度/（g/cm3）≥　1.05体积电阻率（23℃±1℃）/（Ω·cm）≥　108击穿电压强度（温度23℃±1℃、相对湿度50%±2%的空气介质中，50Hz时）/（kV/mm）≥　6.0横断面抗张强度（纵）/（kN/㎡）≥　6×104层间剥离强度/（N/m）≥　120交货水分/%　8±2氯化锌含量/%≤　0.20
