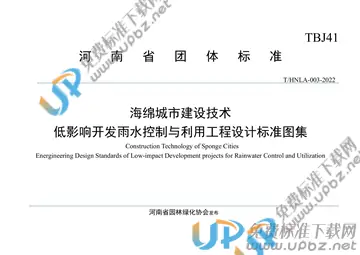

T/HNLA 003-2022 河南省海绵城市建设技术-低影响开发雨水控制与利用工程设计标准图集

内容简介

3术语和符号3.1术语3.1.1低影响开发雨水系统技术LowImpoctDevelopment低影响开发指在场地开发过程中通过分散的，小规模的源头控制来达到对暴雨所产生的径流和污染的控制，简称LID。3.1.2海绵城市spongecity通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等生态系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。3.1.3年径流总量控制率volumecaptureratioofannualrainfall雨水通过自然和人工强化的入渗、滞蓄、调蓄和收集回用，场地内累计一年得到控制的雨水量占全年总降雨量的比例。3.1.4设计降雨量designrainfalldepth为实现一定的年径流总量控制目标（年径流总量控制率），用于确定海绵设施设计规模的降雨量控制值，一般通过当地多年日降雨资料统计数据获取，通常用日降雨量表示。3.1.5流量径流系数dischargerunoffcoefficient形成高峰流量的历时内产生的径流量与降雨量之比。3.1.6雨量径流系数volumetricrunoffcoefficient设定时间内降雨产生的径流总量与总雨量之比。3.1.7下垫面underlyingsurface降雨受水面的总称，包括屋面、地面、水面等。3.1.8下沉式绿地SunkenGreenland低于周边铺砌地面或道路在200mm以内的绿地。3.1.9绿化屋面greenroof在高出地面以上，与自然土层不相连接的各类建筑物、构筑物的顶部以及天台、露台上由覆土层和疏水设施构建的绿化体系。3.1.10透水铺装perviouspavement由透水面层、基层、底基层等构成的地面铺装结构，能储存、渗透自身承接的降雨。3.1.11生物滞留设施bio-retentionmeasure在地势较低的区域通过植物、土壤和微生物系统滞蓄、净化雨水径流，由植物层、蓄水层、土壤层、过滤层(或排水层)构成。包括:雨水花园，雨水湿地等。3.1.12雨水湿地constructedwetland通过沉淀、过滤和湿地植物的生物作用等方式达到设计目标的海绵设施。3.1.13植草沟grassswale一种收集雨水、处理雨水径流污染、排水并入渗雨水的植被型草沟。包括简易型和增强型两种类型。3.1.14面源污染non-pointsourcespollution溶解和固体的污染物从非特定地点，在降水或融雪的冲刷作用下，通过径流过程而汇入受纳水体（包括河流、湖泊、水库和海湾等）并引起有机污染、水体富营养化或有毒有害等其他形式的污染。3.2符号3.2.1流量、水量、流速Q——雨水设计流量；QZH——水体的水面蒸发量；W——雨水径流总量；Wi——初期弃流量；Wa——下沉式绿地的有效存水容积；Win——渗透与渗滤设施降雨过程中的入渗量；Wed——延时调节设施降雨过程中的排放量；hy——设计降雨量；q——设计暴雨强度；?＆——初期径流厚度；Sm——单位面积日渗透量；V——平均流速；Vmd——日平均风速H——给定年径流总量空置率下的设计降雨量（mm）φ——雨量径流系数，按表A.1.1取值；F——汇水面积（hm2）Q——雨水设计流量（L/s）φ——流量径流系数，按本附求表A.1.1取值；q——设计暴雨强度[L/（s·hm2）]；F——汇水面积
