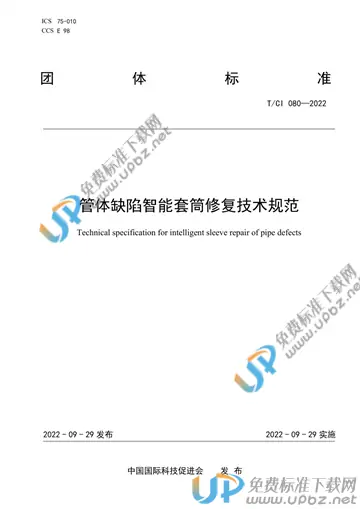

T/CI 080-2022 管体缺陷智能套筒修复技术规范

内容简介

本文件规定了国家管网华南分公司采用智能套筒修复技术对输油管道缺陷进行修复并监测修复效果的操作技术要求和注意事项
本文件适用于国家管网华南分公司所属输油管道，由于管道腐蚀、沟槽、裂纹、凹陷、焊接缺陷（环焊缝除外）、褶皱、屈曲等非泄漏缺陷造成的管道缺陷智慧套筒修复及监测
智能套筒修复技术epoxyinjectiontechnologyforsleeve主要用于各类钢质管道缺陷的承压强度的恢复。对于此类缺陷，采用钢制套筒安装在管道缺陷的外表面，与管道保持一定环缝隙，环缝隙两端用胶封闭，再在此封闭空间内灌注环氧填胶，构成复合套管，对管道缺陷进行补强。智能套筒内壁预留应变计安装槽，用于后期应变计安装，实现对管体缺陷及环氧填充剂的应力监测。3.2　套筒sleeve管体缺陷智能套筒修复技术中所用的套筒可以套在钢制管道上，管道和套筒之间注入环氧。套筒包括焊接式和法兰式两种。3.3　环氧树脂epoxyresin修复注入用环氧树脂材料由基料和固化剂按一定比例混合而成。其中基料组分包括：环氧树脂、改性橡胶弹性体、环氧改性聚氨酯弹性体、经偶联剂处理过的无机填料、气相法二氧化硅。固化剂部分包括：改性脂环族胺类固化剂、聚酰胺类固化剂、改性脂肪族胺类固化剂。3.4　缺陷修补填平胶glueforrepairingandlevelingdefects在缺陷处涂抹缺陷修补填平胶可以缓解应力集中。主要包括：环氧树脂、硅灰石、活性稀释剂、增塑剂、胺固化剂。3.5　缺陷defect管道超出可接受标准的不完整类型或量级。3.6　修复压力repairpressure实施修复时缺陷处管道的操作压力。3.7　凹陷dent管壁受外部挤压或碰撞产生径向位移而形成的局部塌陷，是由于管壁永久塑性变形而使管道横截面发生的形状改变。3.8　应力stress作用于单位面积上的载荷或力。4　补强应具备的资料4.1　管道资料调查4.1.1　原始资料管道管径、壁厚及使用年限。4.1.2　管道运行记录管道输送介质、压力、温度等。4.1.3　管道维修或改造资料管道维修记录及竣工资料。
