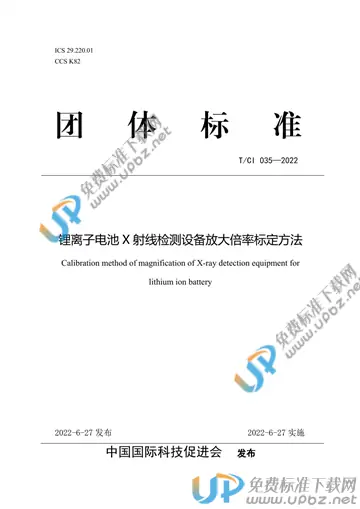

T/CI 035-2022 锂离子电池X射线检测设备放大倍率标定方法

内容简介

3.1针规Pingauge由白钢、工具钢、陶瓷和钨钢轴承钢等硬度较高材料制成的具有特定尺寸的圆棒。3.2单像素精度Singlepixelaccuracy图像上单个像素所对应的物理尺寸。3.3放大倍数MagnificationX射线源焦点到X射线探测器接受面距离与X射线源焦点到被检试样距离的比值3.4像素尺寸PixelsizeX射线探测器每个像素的实际物理尺寸。4方法概要使用与卷绕型或叠片型锂离子电池对应的标准试样在X射线检测设备中成像，标准试样的实际尺寸d1与平板探测器的像素尺寸已知，用成像中标准试样所占的像素数量乘以平板探测器的像素尺寸，得到标准试样在平板探测器成像面上的投影尺寸d2。用投影尺寸d2除以标准试样的实际尺寸d1，得到当前状态下成像系统的放大倍数。1——X射线源焦点；2——被检试样；3——X射线探测器接收面；d1——标准试样的实际尺寸；d2——标准试样在平板探测器成像面上的投影尺寸。图1X射线成像系统投影放大原理示意图5设备组成5.1X射线源5.1.1应根据被检测锂离子电池的材质和厚度选择X射线源的能量范围；5.1.2应根据图像分辨率和灵敏度选择X射线源的焦点尺寸。5.2图像处理系统包括平板探测器、X射线采集和成像软件、数字图像处理单元和显示单元等。5.3机械装置5.3.1X射线束方向宜与锂离子电池检测位置的极片平行。5.3.2X射线束中心轴宜处于锂离子电池被检测位置中心。5.3.3可根据锂离子电池规格，调节X射线源、锂离子电池和X射线探测器三者之间的距离。5.4标准试样5.4.1尺寸精度需达到±0.003mm。5.4.2卷绕型锂离子电池标准试样的针规应按高度方向调节。5.4.3叠片型锂离子电池标准试样的针规应与X射线源束方向垂直。5.4.4标准试样中针规直径宜采用直径2.000mm的针规。5.4.5校准精度±0.003mm，校准周期为1年。5.5X射线屏蔽铅房铅房射线防护应符合GB18871。
