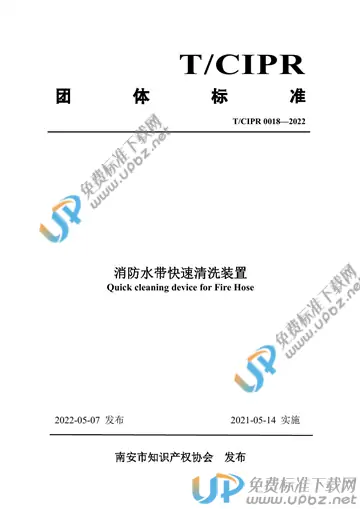

T/CIPR 0018-2022 消防水带快速清洗装置

内容简介

消防水带快速清洗装置包括清洗箱，清洗箱的左侧固定连接有烘干箱，烘干箱的左侧固定连接有吸干箱，清洗箱、烘干箱和吸干箱的内侧均转动连接有两个辊轴，辊轴的顶部固定连接有传动轴，清洗箱的顶部固定连接有驱动电机，右侧两个传动轴的顶部均固定连接有传动齿轮，驱动电机的左侧固定连接有支架，支架的顶部固定连接有蓄电池，蓄电池的顶部固定连接有提手，清洗箱的前侧壁和后侧壁均固定连接有两个喷淋头，清洗箱的前侧壁和后侧壁均固定连接有两个毛刷，左侧两个辊轴的外侧均固定连接有吸干毛布，吸干箱的左侧固定连接有搁置板，搁置板的顶部转动连接有收卷杆，正面三个传动轴与收卷杆之间和背面三个传动轴之间均传动连接有传动带，烘干箱的顶部开设有通风孔，通风孔的顶部固定连接有鼓风扇，通风孔的底部固定连接有电热丝，清洗箱的外侧固定连接有水管，清洗箱、烘干箱和吸干箱的底部之间固定连接有过滤排放筒，过滤排放筒的内侧插接有活性炭过滤板，活性炭过滤板的顶部铰接有两个钩杆，两个钩杆相对的一侧均固定连接有弹簧，过滤排放筒的左右两侧均开设有插孔，插孔的内侧插接有密封塞，清洗箱、烘干箱和吸干箱的内侧均固定连接有两个转动座，过滤排放筒的左右两侧均固定连接有万向轮。清洗箱、烘干箱和吸干箱均为底部开口的箱体，六个转动座均通过两根直杆分别与清洗箱、烘干箱和吸干箱固定连接。辊轴与相对应的转动座转动连接，清洗箱、烘干箱和吸干箱的左右两侧均开设有方形孔。六个辊轴呈前后对称分布，且右侧两个辊轴的外侧固定连接有刷毛。四个喷淋头均与水管相连通，水管的背面固定连接有连接法兰。驱动电机、鼓风扇和电热丝均与蓄电池电连接，活性炭过滤板的底面面积大于清洗箱、烘干箱和吸干箱的底面面积之和。驱动电机的输出轴与背面的传动齿轮固定连接，两个传动齿轮相啮合，活性炭过滤板的外侧固定连接有密封圈。两个钩杆分别与两个插孔插接，且两个插孔分别与两个钩杆紧贴。两个弹簧的底端均与活性炭过滤板固定连接，万向轮的数量为四个。
