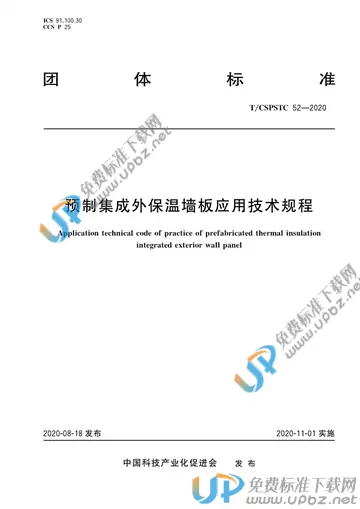

T/CSPSTC 52-2020 预制集成外保温墙板应用技术规程

内容简介

本文件规定了预制集成外保温墙板的总体要求、材料、建筑设计、结构设计、生产、堆放、运输、安装、质量验收等内容
本文件适用于夏热冬冷区新建建筑装配式建筑采用集成A级改性聚苯板的外保温外墙的设计、生产、安装和验收
本文件主要规定了预制保温集成外墙板的基本构造、建筑设计、结构设计、生产工艺、制作、存放和运输、安装工艺和质量验收的标准等各个环节的技术指标、质量要求或者工作方法。预制保温集成外墙板将建筑节能和工业化生产融合为一体，符合节能减排的基本国策，是实现可持续发展的重要手段。编制本标准的目的是为了解决预制保温集成外墙的设计、制作、安装与质量验收，使其设计合理，加强制作和安装过程控制，保证施工质量、检查及验收。本文件内容框架主要包括以下几个方面：1）预制保温集成外墙板是由基层混凝土墙体、A级不燃保温板、专用连接件、饰面层组成，以及各组成材料的性能指标要求。2)预制保温集成外墙板的建筑设计，包括防水设计、防火设计、隔声设计以及热工设计。预制保温集成外墙板接缝（包括墙板之间、女儿墙、阳台以及其他链接部位）和门窗接缝应做防排水处理，应根据预制保温集成外墙板不同部位接缝的特点及使用环境要求，选用构造与材料相结合的排防水系统。而防火设计、隔声设计、热工设计结合国家相关标准规范确定。3)预制保温集成剪力墙板结构的最大适用高度、抗震等级、平面和竖向布置原则及承载力抗震调整系数等的设计。对于重点设防类建筑中预制保温集成剪力墙板应提高一度的要求加强其抗震措施。结合现行国家标准《混凝土结构设计规范》进行剪力墙接缝的承载力的设计。说明预制剪力墙板竖向钢筋连接的规定。保温板与剪力墙之间连接件的布置原则。4）预制保温集成外挂墙板的结构设计规定，外挂墙板与主体结构之间的连接规定，结构分析方法及连接构造。预制保温集成外挂墙板与主体结构间的连接，支承预制保温集成外挂墙板的结构构件应满足条件。预制保温集成外挂墙板结构设计时采用的分析方法和相关的参数。预制保温集成外挂墙板结构设计时，按围护结构进行设计。预制保温集成外挂墙板及连接节点的承载力计算应采用荷载组合效应设计值，预制保温集成外挂墙板的裂缝与变形验算应采用荷载组合效应标准值。在持久设计状况、地震设计状况下，进行预制保温集成外挂墙板和主体结构连接节点的承载力设计时的各相关系数的取值。极限承载力的验算方法。预制保温集成外墙的构造要求。预制保温集成外挂墙板的高度、配筋、连接件的设置及要求。
