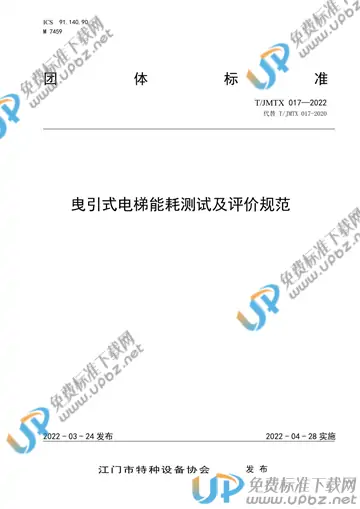

T/JMTX 017-2022 曳引式电梯能耗测试及评价规范

内容简介

本标准规定了曳引式电梯能耗的测试方法、能源效率等级的评定方法及要求
本标准适用于单台曳引式乘客电梯、载货电梯，不适用于液压电梯、杂物电梯和强制式驱动的电梯
5　电梯运行能源效率的评定方法按6测试方法获得电梯运行能源效率评价指标（）后，对照表1，评定该电梯运行能源效率等级。表1　能源效率等级值　≤1.50　1.50＜≤2.50　2.50＜≤3.50　3.50≤4.50　4.50＜≤6.50能源效率等级　1　2　3　4　56　测试方法6.1　测试装置测试装置主要包含电能测试仪、钳形电流表、测距仪、万用表、温湿度计、砝码等。主要测试装置的精度如表2所示。表2　主要测试仪器序号　仪器名称　精度1　电能测试仪　每秒至少能测3个数值，对电压、电流为±5%，对电能测量为5%。2　钳形电流表　±5%3　万用表　±5%4　测距仪　±0.1m5　温湿度计　±5%6　砝码　±1%测试用的仪器设备应在检定或校准合格有效期内。6.2　测试点设置6.2.1　电梯运行能耗测试点设置电梯运行能效测试应包括控制柜、变频器、回馈装置（如有）等装置能耗，但不包括机房、滑轮间、井道、轿厢照明、通风、报警装置等电路的能耗。测试点设置在电梯主开关下端口处，具体如图1所示。图1　电梯运行能耗测试点6.2.2　电梯待机能耗测试点的设置待机能耗测试应包括控制柜、变频器、回馈装置（如有）、轿厢照明、通风、报警装置等装置能耗，但不包括机房、滑轮间、井道等照明电路的能耗。测试点设置在电梯主开关上端口处，具体如图2所示：图2　电梯待机能耗测试点的设置6.3　测试程序6.3.1　测试前准备测试前电梯应在空载的情况下进行不少于10次全程运行。应采取措施保证测试过程中被测电梯独立操作、不受干扰。应对平衡系数和提升高度进行确认，必要时进行检测。机房空气温度应保持在5～40℃之间，湿度应保持在电梯及检验所允许的范围内。电网输入电压应正常，电压波动应在额定电压值±7%的范围内。6.3.2　电梯运行能耗效率测试测量时，电梯载荷分别以空载、1/3额定载荷、2/3额定载荷按照参考行程以正常速度运行。电梯在每种载荷工况下，均按照以下参考行程进行测试：电梯轿厢置于底层端站位置，轿厢门置于开启状态，启动电梯，轿厢门关闭，从底层开始向上运行，中间不停站至顶层端站，电梯轿厢自动停层，开、关门一次后，中间不停站向下运行到底层端站，至完全开启轿厢门，结束测量行程。轿厢的加载顺序为：空载→1/3额定载荷→2/3额定载荷。电梯实际运行状况下，每种载荷的概率是不同的。由电梯的实际运行情况，设定空载的比率是0.4、1/3额定载荷的比率是0.3、2/3额定载荷的比率是0.3。测量时，分别测试电梯在各种载荷状态运行参考行程的能耗，并对所测得的数据按照每种工况所占的比例进行累加，得到所测电梯的能效水平。为保证数据的有效性，每组载荷分别测试三次，取其平均值。电梯运行能源效率评价指标计算如下：(1)式中：——为电梯运行能源效率评价指标，单位为千瓦·时每吨千米（）;、、——电梯在参考行程内，分别在空载、1/3额定载荷、2/3额定载荷状态下的能耗，单位为千瓦·时，（）；——电梯的额定载荷重量，单位千克，；——电梯提升高度，单位米，。6.3.3　待机能耗（）的测试及计算关闭机房、滑轮间、井道照明及轿厢空调装置（如有），应包含轿厢照明、通风、报警装置。空载轿厢置于基站平层位置，处于等待状态，使电梯在10min内处于无外呼、内选指令状态，轿厢保持在基站平层位置。启动检测仪器，开始记录相关数据，同时开始计时，达到10min时，停止测试记录，记录10min的待机能耗。对于未采用自动休眠技术的电梯，待机能耗按式（2）计算：=6（2）式中：——按照7.2.3.1所测试的待机能耗，单位为千瓦时（）。对于采用自动休眠技术的电梯，待机能耗按式（3）计算：(3)式中：——按照7.2.3.1进行测试，从测试开始到休眠功能启动时的待机能耗，单位为千瓦时（）;——按照7.2.3.1进行测试，10min的待机能耗，单位为千瓦时（）;——从测试开始到休眠功能启动时的时间，单位为秒（）。电梯运行能源效率指标()、标准待机能耗（）均取小数点后两位有效数字。
