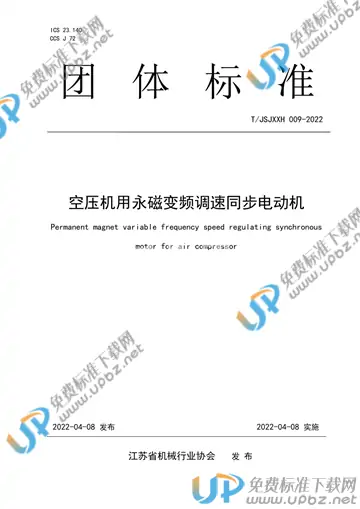

T/JSJXXH 009-2022 空压机用永磁变频调速同步电动机

内容简介

本文件是空压机用永磁变频调速同步电动机（以下简称：电动机）专用标准，本标准为覆盖一般用喷油回转空气压缩机（包括：一般用喷油螺杆空气压缩机、一般用喷油单螺杆空气压缩机、一般用喷油滑片空气压缩机和一般用喷油涡旋空气压缩机）的排气压力0.25MPa~1.4MPa的范围要求，规定了电动机的功率范围为1.5kW（机座号90）~630kW（机座号400），即：1.5kW，2.2kW，3kW，4kW，5.5kW，7.5kW，11kW，15kW，18.5kW，22kW，30kW，37kW，45kW，55kW，75kW，90kW，110kW，132kW，160kW，185kW*，200kW，220kW*，250kW，280kW*，315kW，355kW，400kW，450kW，500kW，560kW，630kW；（注：标注“*”功率为非标产品，是根据市场的需求而定制，即非优先选用值）本标准对空压机用永磁变频调速同步电动机的型号、基本参数与尺寸公差、要求、试验方法、检验规则、标志、包装和贮存提出了明确的技术指标和规定，主要技术指标合理，试验方法明确可行，检验规则完整，可以指导企业生产和验收。本标准在规范性引用文件中，包括电动机基本参数与尺寸公差、效率、检测方法、检验规则、标志、包装等标准。本标准根据GB19513-2019《容积式空气压缩机能效限定值及能效等级》的相关要求，给出了服务系数、调速范围、功率比（转速比）、功率比（转速比）下计算权重系数的术语和定义。型号：目前还没有相关文件对本标准的电动机型号进行详细的规定，但根据GB/T4831-2016《旋转电机产品型号编制方法》和市场使用的相关变频调速类电机的标准要求，示例:TYCP160M1-8机座号为160M1,轴心高度160mm，机座为中机座，铁心长度为1号，极数为8极的永磁变频调速同步电动机。基本参数：外形结构尺寸、形位公差按JB∕T13299-2017《YE4系列（IP55）三相异步电动机技术条件》以及相关制造企业标准的要求制定。
