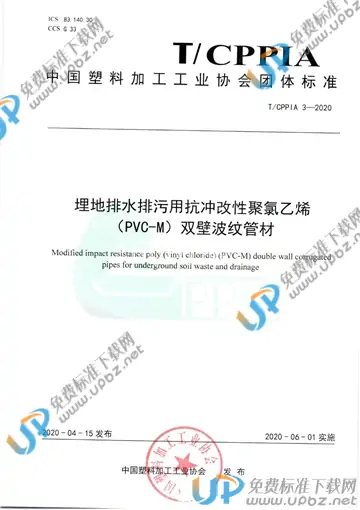

T/CPPIA 3-2020 埋地排水排污用抗冲改性聚氯乙烯（PVC-M）双壁波纹管材

内容简介

本文件规定了埋地排水排污用抗冲改性聚氯乙烯（PVC-M）双壁波纹管材的术语、定义和符号、材料、产品分类与标记、管材结构与连接方式、技术要求、试验方法、检验规则、标志、运输、贮存
本文件适用于以聚氯乙烯树脂为主要原料，通过共混等方法物理改性经挤出成型的双壁波纹管材
本文件适用于无压市政埋地排水排污、建筑物外排水排污、农田排水排污用管材，也可用于通讯电缆穿线用套管
考虑到材料的耐化学性和耐温性后亦可用于无压埋地工业排污管道
8.1　颜色管材内外层应色泽均匀，颜色一般为蓝色，其他颜色可由供需双方协商确定。8.2　外观8.2.1　管材内外壁不允许有气泡、裂口、分解变色线及明显的杂质和不规则波纹。管材内壁应光滑，管材端面应平整并与轴线垂直。8.2.2　管材波谷区内外壁应紧密熔接，不应出现脱开现象。8.3　规格尺寸管材规格可用公称尺寸DN/ID（内径系列）或者公称尺寸DN/OD（外径系列）表示（见表3、表4）。8.3.1　长度管材长度一般为6m，其他长度由供需双方协商确定。8.3.2　管材尺寸内径系列管材的尺寸应符合表3的要求，且承口最小平均内径Dim，min应不小于管材的最大平均外径。表3中管材外径的最大值和最小值应符合公式（1）和（2）计算的数值：de，min≥0.994×de　（1）de，max≤1.003×de　（2）式中：de为管材生产商规定的外径，计算结果保留一位小数；外径系列管材的尺寸应符合表4的要求，且承口的最小平均内径应不小于管材的最大平均外径；承口壁厚e2应不小于层压壁厚e的75%。8.4　物理力学性能要求管材（不含承口部分）的物理力学性能应符合表5的规定。8.5　系统适用性（弹性密封圈连接的密封性）管材连接后，应进行表6规定的密封性试验。8.6　铅限量管材的铅限量值应不大于200mg/kg。
