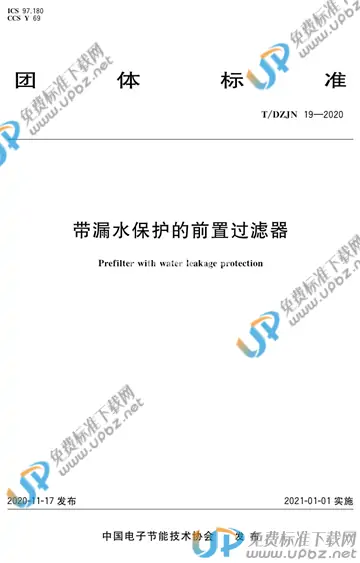

T/DZJN 19-2020 带漏水保护的前置过滤器

内容简介

5　技术要求5.1　工作环境5.1.1　进水要求ａ）　符合ＧＢ5749的市政自来水或其他集中式供水为原水；ｂ）　水温：5℃～38℃；ｃ）　水压：0.1ＭＰａ～0.4ＭＰａ。5.1.2　环境条件ａ）　温度：4℃～45℃；ｂ）　避免阳光直射；ｃ）　相对湿度：不大于90％（25℃时）。5.2　外观外观应保持清洁、整齐、无锈蚀、无毛刺。5.3　结构5.3.1　进行静压强试验，带漏水保护的前置过滤器应没有泄漏或者永久形变。5.3.2　在实验条件下，进行循环压强试验，带漏水保护的前置过滤器应没有泄漏或者永久形变。4犜／犇犣犑犖19—20205.3.3　进行爆破压强试验，带漏水保护的前置过滤器应没有泄漏或者永久形变。带漏水保护的前置过滤器应能承受最大压力为2.76ＭＰａ。5.4　使用性能5.4.1　测漏能力带漏水保护的前置过滤器应具备泄漏时及时报警并切断水路的能力，应满足以下实验要求：ａ）　按6.4.1.1的测试方法，要求模拟不同大小管路爆裂时的泄漏量，其泄漏量应接近带漏水保护的前置过滤器的连续用水量设定值，误差不超过30％；ｂ）　按照6.4.1.2的测试方法，测微渗漏时的泄漏量应小于20Ｌ；ｃ）　按照6.4.1.3的测试方法，连续用水时长的设定值应≤60ｍｉｎ，实测的连续用水时长与设定值之间的误差不超过5ｍｉｎ，当实测的连续用水时长超过设定值，带漏水保护的前置过滤器应判断为漏水，并能够控制控制阀自动关闭水路进水；ｄ）　按照6.4.1.4的测试方法，进行漏水复检功能测试，防止带漏水保护的前置过滤器误判：在带漏水保护的前置过滤器判断为漏水时，控制阀关闭状态下通过压力传感器检测带漏水保护的前置过滤器后端的管路压力变化，进行复检，检测到压力在15ｍｉｎ变化≥0.02ＭＰａ时，带漏水保护的前置过滤器判断为漏水。复检中水压变化＜0.02ＭＰａ时判断为误报，带漏水保护的前置过滤器重新打开控制阀，恢复正常工作状态。
