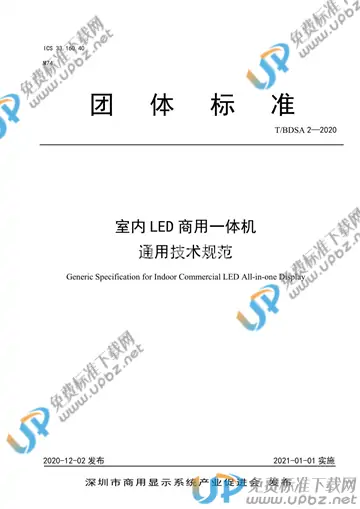

T/BDSA 2-2020 室内LED商用一体机通用技术规范

内容简介

本文件规定了室内LED商用一体机（以下简称为“一体机”）的术语和定义、产品标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存及质量承诺等
本文件适用于以显示文字、图文、视频、动画等内容为主，像素间距小于或等于2.5mm的LED商用一体机
1　范围本文件规定了室内LED商用一体机（以下简称为“一体机”）的术语和定义、产品标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存及质量承诺等。本文件适用于以显示文字、图文、视频、动画等内容为主，像素间距小于或等于2.5mm的LED商用一体机。2　规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16716（所有部分）包装及包装废弃物GB/T2423.1电工电子产品环境试验第2部分：试验方法　试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法　试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法　试验Cab：恒定湿热试验GB/T2423.56电工电子产品环境试验第2部分：试验方法　试验Fh：宽带随机振动（数字控制）和导则GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T17626.2-2006电磁兼容试验和测量方法静电放电抗扰度试验GB/T4857.5包装　运输包装件跌落试验方法GB/T191-2008包装储运图示标志GB/T9254-2008信息技术设备的无线电骚扰限值和测量方法GB/T17626.4-2008电磁兼容试验和测量方法电快速瞬变脉冲群抗扰度试验GB/T17626.5-2008电磁兼容试验和测量方法浪涌（冲击）抗扰度试验GB/T17626.6-2008电磁兼容试验和测量方法射频场感应的传导骚扰抗扰度GB/T17626.11-2008电磁兼容试验和测量方法电压暂降，短时中断和电压变化的抗扰度GB8898-2011音频，视频及类似电子设备安全要求GB20943-2013单路输出式交流-直流和交流-交流外部电源能效限定值及节能GB/T17626.3-2016电磁兼容试验和测量方法射频电磁场辐射抗扰度试验GB/T26572电子电气产品中限用物质的限量要求GB/T17618-2015信息技术设备抗扰度限值和测量方法GB4208-2017外壳防护等级（IP代码）SJ/T11348-2016平板电视显示性能测量方法SJ/T11141-2017发光二极管（LED）显示屏通用规范SJ/T11281-2017发光二级管（LED）显示屏测试方法3　术语和定义SJ/T11141-2017、SJ/T11281-2017界定的以及下列术语和定义适用于本文件。3.1LED商用一体机commercialLEDall-in-onedisplayLED商用一体机是指像素间小于等于2.5mm，应用在商用显示场合，符合各种商用显示应用技术，可集成操控电脑、电子白板、无线投屏及音视频设备等功能的整机显示终端。3.2LED显示屏LEDdisplay以LED像素显示文字、图像及视频等信息的装置，通常包括LED屏体及显示控制系统等基本组成成分，也可包括辅助系统等，可采用一体式或分体式结构。[来源：SJ/T11141-2017，3.1]3.3显示模组displayassembly由若干个显示模块、控制电路、电源转换器以及相应的结构件构成的一个独立的单元。[来源：SJ/T　11141-2017，3.9]3.4最大亮度maximumluminanceLED显示屏各基色在最高灰度级、最高亮度级时的亮度。全彩LED显示屏为规定色温下的白场亮度。[来源：SJ/T　11141-2017，3.11]3.5最高对比度maximumcontrastratio在一定环境照度下，LED显示屏最大亮度和背景亮度的比。[来源：SJ/T　11141-2017，3.21]3.6视角viewangle观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时，同一平面两个观察方向与法线方向所成的夹角。分为水平视角和垂直视角。[来源：SJ/T11141-2017，3.12]3.7（对骚扰的）抗扰度immunity(toadisturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。[来源：GB/T4365-2003，2.1]3.8致命缺陷criticaldefect以下规定为致命缺陷：1)对使用、维护LED一体机或与此有关的人员可能造成危害或不安全状况的缺陷；2)LED一体机的重要质量特性不符合规定；3)LED一体机质量特性严重不符合规定。注：安全性、电磁兼容性、显示亮度、像素中心距、外壳防护等级、基色主波长、白场色坐标为致命缺陷考核项。[来源：SJ/T　11141-2017，3.25]3.9非致命缺陷non-criticaldefect非关键、非重要指标的少许偏差注：除安全性、电磁兼容性、显示亮度、像素中心距、外壳防护等级、基色主波长、白场色坐标之外的其他为非致命缺陷。[来源：SJ/T　11141-2017，3.26]4　分类分类见表1。表1分类类型　表现形式　类型　表现形式显示维度　2D　安装方式　壁挂安装　3D　　落地支架安装分辨率　标准分辨率（2K，4K）　　吊装　非标准分辨率　LED封装形式　独立像素SMD封装屏体形态　曲面　　多合一SMD封装　平面　　COB封装5　基本要求5.1　设计研发a)具备完善的产品开发流程和管理制度，具有采用电子电路设计软件对一体机的模块电路进行优化设计的能力，能根据客户要求进行独立的研发；b)按SJ/T11141—2017中5.1规定的方法对一体机的硬件、软件及结构进行设计；c)显示模块与控制器及其他功能模块应采用一体化结构设计；d)应根据具体应用场景，一体机采用不同快速安装结构设计；e)一体机模组采用主动式散热和被动式散热；f)一体机应设计自检功能和工作状态指示装置，自检功能应能将通信接口以及其它单元的工作状态正确检测并通过状态指示装置输出；g)一体机包装设计应满足可运输性，且包装表面需印有“小心轻放”、“怕潮”、“放置方向”、“堆叠层数”等运输标志。5.2　原材料与部件a)一体机使用的印刷线路板、焊锡、塑料件、发光器件等材料的限量物质要求应符合GB/T26572的要求；b)包装所使用的材料应符合GB/T16716的要求。5.3　工艺与装备a)根据不同封装形式，采用自动化装备进行封装；b)应对100%一体机进行成品老化，老化方式和时间应包括且不低于：全像素老化白屏（255亮度值）2h→黑屏1h→白屏2h→自检老化≥12h；c)组装和测试流水线经防静电处理；d)一体机采用模块化组装并进行相应的防护测试。5.4　检验检测具备接地、安全标记、对地漏电流、抗电强度、温升、噪声、稳定性、光学特性和电学特性检测能力。6　技术要求6.1　一般要求a)一体机构件应完整、装配牢固、结构稳定、边角过渡圆滑，无飞边、无毛刺等；b)安装连接件应便于安装施工，其活动零件应灵活、无卡滞现象，机壳及安装连接件应无明显变形、凹凸等缺陷；c)显示模组和一体机外壳表面，控制箱及连接件防护层色泽应均匀，无裸露划伤、裂痕等缺陷，显示模组安装应一致，无松动无破裂；d)一体机应按操作要求进行相关内容显示，显示画面应无局部高亮和拖影；e)一体机具有智能自检功能并通过通信接口和各单元的工作指示状态正确反馈输出。6.2　外观要求一体机应外观整洁，无划痕，表面灯珠无破损、脱落，拼接后的屏幕外观上应是一个整体，一体机表面无色块、色斑，墨色一致性需要满足表2的要求。表2色差（?EcIE）等级A级　B级　C级1≤?EcIE＜1.5　0.5≤?EcIE＜1　?EcIE＜0.56.3　外壳防护等级一体机的使用场景在室内使用，外壳防护等级符合SJ/T11141-2017中B级的规定。
