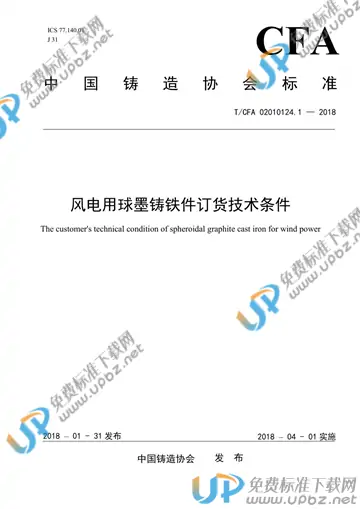

T/CFA 02010124.1-2018 风电用球墨铸铁件订货技术条件

内容简介

本标准规定了风电用球墨铸铁件的材料牌号及力学性能、尺寸及重量公差、外观质量、检测、包装、储存、运输及随机文件等要求
本标准适用于树脂砂手工造型和机械造型的风电用球墨铸铁件,如轮毂、底座、主轴、轴承座、齿轮支架、齿轮箱壳体等的设计、生产和验收
铸件材料牌号要求应根据需方订货要求，选择本标准规定的材料牌号：QT400-18AL：适用于环境温度-20℃～+50℃QT400-18AL-1：适用于环境温度-30℃～+50℃QT400-18AL-2：适用于环境温度-40℃～+50℃QT350-22AL：适用于环境温度-40℃～+50℃QT700-2A：适用于环境温度-20℃～+50℃化学成分见表1，不作为验收依据，数据仅供参考。如需方对铸件有特殊要求时，材料的化学成分由供需双方协商确定。表1化学成分要求化学成分材料　C%　Si%　Mn%　P%　S%　Re%　Mg%QT400-18AL　3.6-3.9　1.8-2.4　≤0.30　≤0.04　≤0.020　≤0.02　0.03-0.06QT400-18AL-1　3.6-3.9　1.8-2.3　≤0.25　≤0.04　≤0.020　≤0.02　0.03-0.06QT400-18AL-2　3.6-3.9　1.8-2.2　≤0.20　≤0.04　≤0.020　≤0.02　0.03-0.06QT350-22AL　3.6-3.9　1.7-2.1　≤0.20　≤0.04　≤0.020　≤0.02　0.03-0.06QT700-2A　3.6-3.8　2.0-2.4　0.30-0.60　≤0.04　≤0.020　≤0.02　0.03-0.06表3单铸试块拉伸性能及硬度材料牌号　抗拉强度RmMPa(min)　屈服强度Rp0.2MPa(min)　伸长率A%（min）　布氏硬度（HBW）QT400-18AL　400　240　18　130-180QT400-18AL-1　400　240　18　130-180QT400-18AL-2　400　240　18　130-180QT350-22AL　350　220　22　130-180QT700-2A　700　420　2　225-305表4单铸试块夏比冲击功材料牌号　最小冲击功J　(-20±2)℃　(-30±2)℃　(-40±2)℃　三次试验平均值　单个值　三次试验平均值　单个值　三次试验平均值　单个值QT400-18AL　12　9　—　—　—　—QT400-18AL-1　—　—　12　9　—　—QT400-18AL-2　—　—　—　—　12　9QT350-22AL　—　—　—　—　12　9QT700-2A　不需要冲击性能要求
